組合式氣流霧化噴嘴

更新時間 2025-05-09 閱讀 0

    人們為了改善噴嘴的霧化質量,千方百計廣收博采各種霧化技術的精華,綜合應用到一些新型霧化噴嘴上,它們共同的特點是對液體進行多種或多次霧化,確實收到了很好效果。
因此,人們稱之為組合式(聯合式)霧化噴嘴(裝置)。從目前所采用的一些噴嘴方案中可以歸納如下組合式氣流霧化噴嘴:

    1)部分高壓和低壓氣流霧化組合式噴嘴,一般是在低壓空氣霧化噴嘴(燒嘴)基礎上，在液體流路中加人少量高壓霧化氣,如圖5.2,可以改善霧化質量,節約高壓霧化氣二
    2)壓力霧化(機械式)與氣流(空氣或蒸汽)霧化組合,即機械空氣(蒸汽)霧化噴嘴。在燃氣輪機上采用的低壓空氣與壓力霧化噴嘴的組合,一般稱為“組合式空氣霧化裝置”。

    當然,通常所說的“機械空氣(蒸汽)霧化噴嘴”,主要是工業爐上采用的高壓氣流與壓力霧化的組合,另外工業燃氣輪機上采用的空氣助霧化噴嘴也可歸屬于機械空氣霧化組合噴嘴
轉杯式霧化噴嘴也是機械霧化與氣流霧化的組合方式。
    3)內、外混高壓氣流霧化噴嘴的組合,主要是采用具有一定壓力的液體與氣體進行預混,形成兩相流,以高速噴出,并與外環腔高速旋轉氣流對高速噴出的兩相流體發生撞擊、剪切,再一次強化霧化,可以得到更細、更均勻的霧滴。

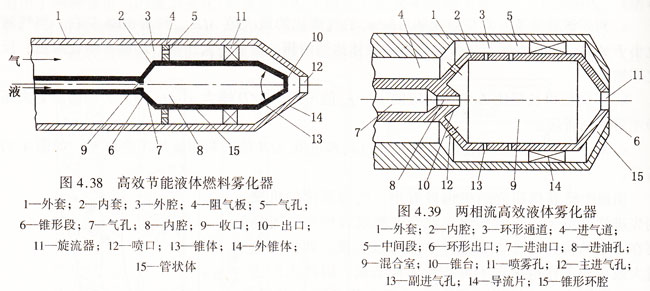

圖4.38和圖4.39分別給出了兩種該種組合式噴嘴,示意圖[它們共同的結構性能特點是:

a.首先是液體與氣體射流以-定交角相互撞擊,在混合室形成兩相流。氣液兩相相互作用,實現第一次霧化(噴出時還有二次霧化作用)。此過程類似內混式噴嘴。
b,另一部分高壓氣流經環道中旋流器產生旋流,再經錐形收斂通道加速,對內噴口高速噴射的兩相流進行撞擊、剪切,可稱為第三次霧化。外部高壓氣流霧化作用類似外混式

c、由于將高壓氣流分別多次與流體彼此作用,其能量利用率很高,對于高粘度液體也可獲得良好霧化效果,SMD<50um,N>2。并且耗氣量也較少。
d、圖4.38與4.39所示方案也有些差別,主要是后者高壓霧化氣進人混合室時,還分為主、副進氣射流,這種多股高速射流有利于液、氣充分摻混。

上述霧化器已用于石化、冶金行業各種加熱爐,建材行業窯爐,電力工業鍋爐的油輪等。
